2017年3月28日，廣東中科鴻泰新材料有限公司實驗室，收到了來自浙江嘉興市某太陽能有限公司，金先生的油性UV油墨來樣。起泡引起涂刷不均勻的問題，影響其太陽能面板充電效率。

　　本次王工“浙江嘉興-太陽能設(shè)備-金先生-UV油墨消泡劑”實驗如下：

　　一、客戶來樣分析

　　（圖為客戶來樣：UV油墨）

　　來樣的為一瓶油性UV油墨，重約200g；王工取樣，可見其為散發(fā)刺激性氣味的黑色粘稠液體；使用粘度計，測得其粘度為22000mPa·s，粘度較高；高溫烘干稱量，測得固含值為65%。

　　二、客戶問題分析

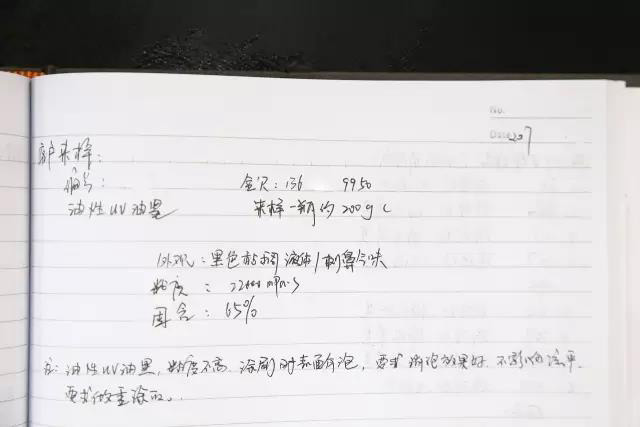

　　（圖為客戶來樣分析結(jié)果）

　　該油性UV油墨在使用前需開稀，開稀使用時粘度不高。當使用該油墨對太陽能面板進行涂刷作業(yè)時，涂刷表面會產(chǎn)生一些微細的泡沫，導致涂刷不均勻，影響印刷質(zhì)量，降低了太陽能面板的充電效率。

　　三、消泡實驗目標

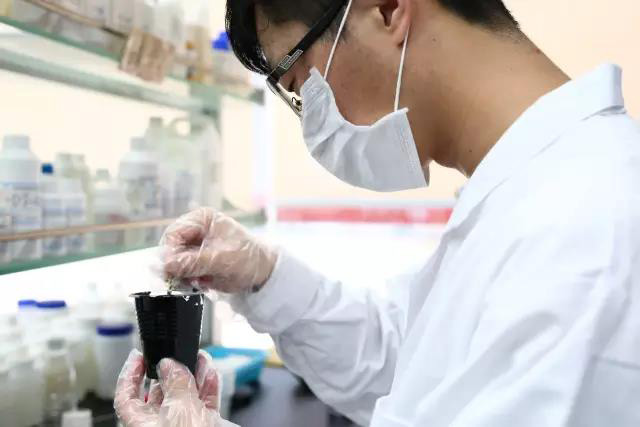

　　（圖為王工在攪拌觀測）

　　根據(jù)客戶要求，王工將通過不同消泡劑的添加，攪拌，模擬厚涂，綜合對比，找到一款對該UV油墨消泡效果好，不影響油墨流平性的中聯(lián)邦消泡劑產(chǎn)品。

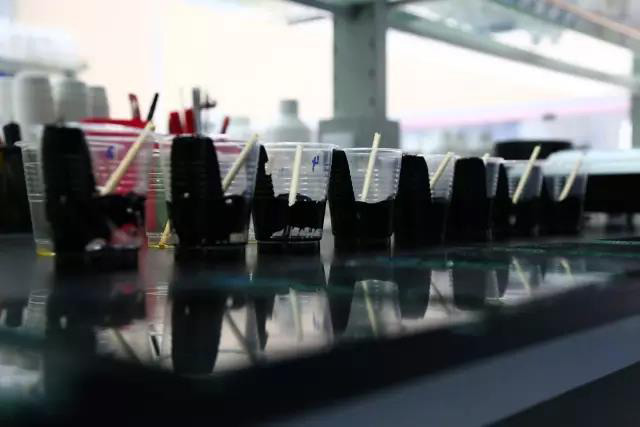

　　（圖為靜置中的實驗混合液體）

　　四、消泡實驗過程

　　王工向燒杯中倒入100g油墨原液，然后倒入40g丁酮并攪拌均勻，將UV油墨開稀。將9個樣品杯進行編號，分別往里面注入10g開稀后的油墨液。

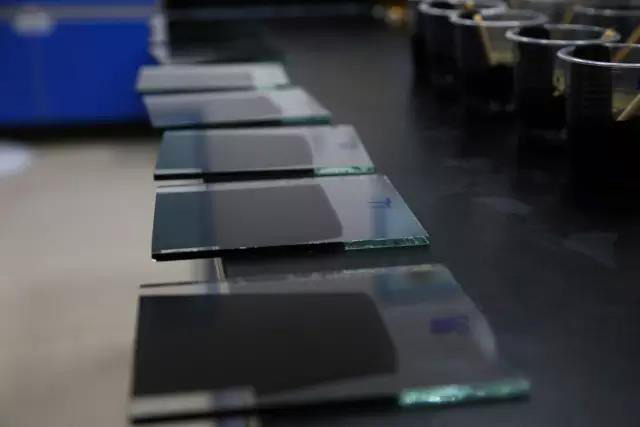

　　（圖為油墨的模擬刮涂作業(yè)）

　　將9款不同的中聯(lián)邦消泡劑產(chǎn)品各0.03g分別滴入9個樣品杯，進行混合攪拌，靜置1小時，初步觀測不同型號消泡劑的消泡抑泡效果。

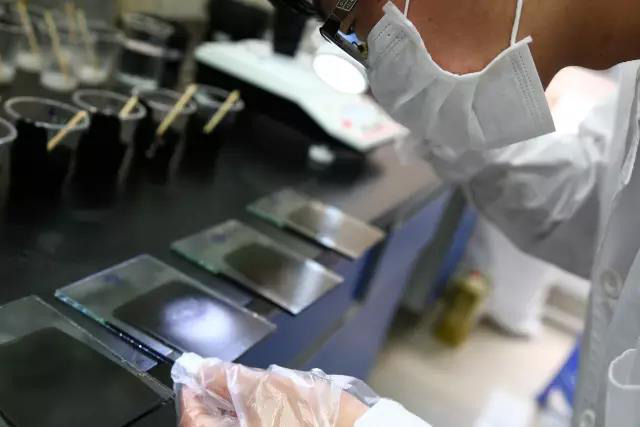

　　（圖為王工在觀察模擬刮涂效果）

　　王工將9個樣品杯中的混合液體，分別刮涂于9塊實驗玻璃板上，模擬客戶的太陽能面板印刷刮涂工藝。干燥后，觀察對比不同玻璃板刮涂效果，表面是否平整光滑。

　　五、消泡實驗結(jié)果

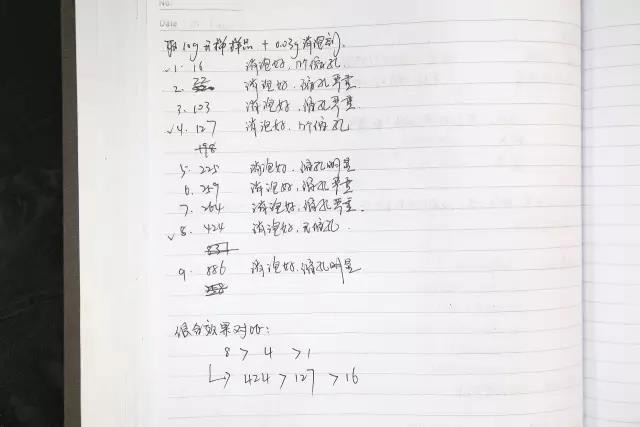

　　（圖為消泡實驗結(jié)果）

　　王工經(jīng)過綜合對比，排序，選出了三款可能會符合金先生要求的消泡劑產(chǎn)品：B-424、B-127、B-16。目前，中聯(lián)邦消泡劑項目銷售主管曾先生已寄發(fā)三款產(chǎn)品的免費樣品，期待金先生的試驗反饋！技術(shù)專線17722334787

• 上一篇：水溶性染料加工間歇性停工？染料消泡劑一招搞定！
• 下一篇：原來這么多人選擇它，丙烯酸水性涂料用消泡劑
